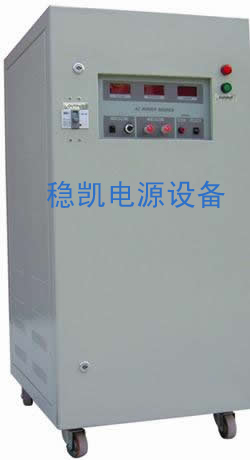

AC-DC-AC交流变频稳压稳频电源

【交流变频稳压稳频电源概述】

NYADA型系列稳频稳压电源、专为发电厂、变电站设计,采用日本进口高速开关功率器件VMOS、IGBT,以及IPM智能模块组装,INTEL公司16位专用微处理器集成控制技术,数字化电路,可靠性强,在线长年运行,不受时间限制,将直流220V、110V电源逆变输出AC220V/380V 50Hz纯正弦波电源,对负载不间断供电,使负载不受电网各种干扰,保持正常运行。该系列产品容量从1kVA至50kVA,规格齐全,电力电子变换技术,科技含量高,可广泛应用于电力系统远动、通信、载波、监控、继电保护以及事故照明,也可为发电厂变流润滑油泵、交流风机、水泵等提供不间断电力。

【交流变频稳压稳频电源产品特点】
1、单片机数字控制,纯正弦波输出,保护功能齐全;
2、采用霍尔传感器检测,合理控制输入、输出工作电流;
3、SPWM正弦波脉宽调制,输出谐波小;
4、EMI滤波输入,避免高频杂音反灌;
5、进口IPM智能功率模块应用,驱动强劲,逆变全桥平衡、稳定;
6、输入缓冲电感,避免非线性负载的冲击;
7、完整的参数显示,便于及时寻检电源的各个工作点。
技术指标:

交流变频稳压稳频电源单相系列表一

机型

NYADAW -1005

NYADAW -1010

NYADAW -1020

NYADAW
-1030

容量

500VA

1KVA

2KVA

3KVA

电路方式

晶体管

IGBT\SPWM脉宽调制方式

输入

电压

1φ2W220V±10%

频率

50HZ\60HZ±5%

输出

电压

0-150V\0-300V

电流

4.2A

8.4A

16.8A

25A

2.1A

4.2A

8.4A

12.5A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤0.3%


总谐波失真

≤0.3%


输出显示

电压,电流,频率,功率四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

环境温度0~40℃,相对湿度10~90%

尺寸W*H*D

(不含脚轮)

420*175*500

430*660*520

重量(kg)

40

50

60

交流变频稳压稳频电源单相系列表二

机型

NYADAW-1050

NYADA-1100

NYADA-1150

NYADA-3105

NYADA-3110

NYADA-3115

容量

5KVA

10KVA

15KVA

电路方式

IGBT\SPWM脉宽调制方式

输入

电压

1φ2W220V±10%

频率

50HZ\60HZ±5%

输出

电压

0-150V\0-300V

50-144V\100-288V

电流

42A

84A

125A

21A

42A

62.5A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤1%

总谐波失真

≤1%

输出显示

电压,电流,频率四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

强制风扇制冷

尺寸W*H*D

(不含脚轮)

430*660*520

480*800*600

重量(kg)

75

120

150

交流变频稳压稳频电源单相系列表三

机型

NYADA -1120

NYADA -1130

NYADA -1145

NYADA
-1160

NYADA-3120

NYADA -3130

NYADA -3145

.NYADA-3160

容量

20KVA

30KVA

45KVA

60KVA

电路方式

IGBT\SPWM脉宽调制方式

输

入

电压

1φ2W220V±10%

频率

50HZ\60HZ±5%

输

出

电压

50-144V\100-288V

电流

168A

250A

375A

500A

84A

125A

187A

250A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤1%

总谐波失真

≤1%

输出显示

电压,电流,频率,四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

环境温度0~40℃,相对湿度10~90%

尺寸W*H*D

(不含脚轮)

600*1250*700

700*1600*800

重量(kg)

220

290

360

420

交流变频稳压稳频电源其它规格未能尽录,可定做

交流变频稳压稳频电源三相系列表一

容量

NYADA-33010

NYADA -33015

NYADA -33020.

.NYADA
-33030

10KVA

15KVA

20KVA

30KVA

电路方式

IGBT\SPWM脉宽调制方式

输

入

电压

3φ4W380V±10%

频率

50HZ\60HZ±5%

输

出

电压

相电压50-144V\100-288V;线电压80-250V\160-500V

电流

28A

42A

56A

84A

14A

21A

28A

42A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤1%

总谐波失真

≤1%

输出显示

电压,电流,频率,四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

环境温度0~40℃,相对湿度10~90%

尺寸W*H*D

(不含脚轮)

600*1240*700

700*1600*800

重量(kg)

140

210

260

310

交流变频稳压稳频电源三相系列表二

容量

NYADA
-33045

NYADA
-33060

NYADA-33075

45KVA

60KVA

75KVA

电路方式

IGBT\SPWM脉宽调制方式

输

入

电压

3φ4W380V±10%

频率

50HZ\60HZ±5%

输

出

电压

相电压50-144V\100-288V,线电压80-250V\160-500V

电流

125A

168A

208A

62.5A

84A

104A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤1%

总谐波失真

≤1%

输出显示

电压,电流,频率,四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

环境温度0~40℃,相对湿度10~90%

尺寸W*H*D

(不含脚轮)

700*1600*800

850*1600*1000

重量(kg)

370

590

670

交流变频稳压稳频电源三相系列表三

容量

NYADA-33090

NYADA-33100

NYADA -33150

.NYADA -33200

90KVA

100KVA

150KVA

200KVA

电路方式

IGBT\SPWM脉宽调制方式

输

入

电压

3φ4W380V±10%

频率

50HZ\60HZ±5%

输

出

电压

相电压50-144V\100-288V

线电压80-250V\160-500V

电流

250A

278A

420A

556A

125A

139A

210A

278A

频率

47-63HZ ,50HZ,60HZ,2F,4F,400HZ

频率稳定度

≤0.01%

反应时间

2mS

电压稳压率

≤1%

总谐波失真

≤1%

输出显示

电压,电流,频率,四位LED数字显示

保护装置

过压,过载,过流,过温,短路保护及蜂鸣器警告

冷却方式

强制风扇制冷

工作环境

环境温度0~40℃,相对湿度10~90%

尺寸W*H*D

(不含脚轮)

850*1600*1000

850*1600*1300

重量(kg)

850

900

1300

1500

交流变频稳压稳频电源其它规格未能尽录,可定做
